Piezoelektrische Materialien für fortschrittliches Wärmemanagement

In der sich schnell entwickelnden Landschaft der modernen Technologie hat sich das Wärmemanagement zu einer kritischen Herausforderung in verschiedenen Branchen entwickelt, darunter Elektronik, Luft- und Raumfahrt, Automobil und Energiesysteme. Da die Geräte immer kleiner, leistungsfähiger und dichter gepackt werden, erzeugen sie übermäßige Wärme, die zu Leistungseinbußen, verkürzter Lebensdauer und sogar zu katastrophalen Ausfällen führen kann. Herkömmliche Kühlmethoden wie Lüfter, Kühlkörper und Flüssigkeitskühlsysteme sind in Bezug auf Effizienz, Größenbeschränkungen, Geräuschpegel und Energieverbrauch oft unzureichend. Hier kommen innovative Materialien wie piezoelektrische Stoffe ins Spiel, die einen vielversprechenden Weg für fortschrittliche Wärmemanagementlösungen bieten.

Piezoelektrische Materialien sind einzigartig in ihrer Fähigkeit, mechanische Spannung in elektrische Energie umzuwandeln (direkter piezoelektrischer Effekt) und umgekehrt (inverser piezoelektrischer Effekt). Diese bidirektionale Energieumwandlung macht sie vielseitig einsetzbar, nicht nur für Sensoren und Aktoren, sondern auch für die Wärmeregulierung. Durch Ausnutzung des inversen piezoelektrischen Effekts können diese Materialien beispielsweise mechanische Schwingungen oder Verformungen erzeugen, die den Luftstrom oder die Bewegung von Flüssigkeiten erleichtern und so effektiv Wärme ableiten, ohne dass sperrige mechanische Komponenten benötigt werden. Darüber hinaus weisen einige piezoelektrische Materialien pyroelektrische Eigenschaften auf, bei denen Temperaturänderungen elektrische Ladungen induzieren, was eine passive Wärmeerfassung und Energiegewinnung zur Versorgung von Kühlmechanismen ermöglicht.

Die Erforschung piezoelektrischer Materialien für das Wärmemanagement ist angesichts der zunehmenden Bedeutung nachhaltiger und energieeffizienter Technologien besonders aktuell. Durch die Integration piezoelektrischer Elemente können Systeme eine aktive Kühlung mit minimaler Leistungsaufnahme, geringerem Rauschen und höherer Zuverlässigkeit erreichen. Dieser Artikel befasst sich mit den Grundlagen, Anwendungen, Herausforderungen und Aussichten dieser Materialien und hebt ihr Potenzial hervor, Strategien für das Wärmemanagement zu revolutionieren.

Unter Zentrum für HochleistungskeramikWir sind spezialisiert auf hochwertige piezoelektrische Keramik Produkte mit einer Vielzahl von Formen und Spezifikationen, die eine optimale Leistung für industrielle und wissenschaftliche Anwendungen gewährleisten.

Was sind piezoelektrische Materialien?

Vereinfacht ausgedrückt sind piezoelektrische Materialien Stoffe, die als Reaktion auf eine mechanische Belastung (Druck) eine elektrische Ladung erzeugen und umgekehrt ihre Form leicht verändern, wenn ein elektrisches Feld angelegt wird.

Das Wort selbst stammt aus dem Griechischen piezein, was so viel wie "quetschen oder drücken" bedeutet.

Wie funktionieren sie? (Die vereinfachte Wissenschaft)

Der Zauber entsteht durch die einzigartigen Eigenschaften des Materials Kristallstruktur.

1. Natürliche Asymmetrie: Auf atomarer Ebene haben diese Materialien eine kristalline Struktur, bei der die positiven und negativen Ladungen (Ionen) nicht perfekt symmetrisch sind. Stellen Sie sich das vor wie einen Haufen winziger Magnete, die so angeordnet sind, dass sich ihre positiven und negativen Enden nicht ganz aufheben.

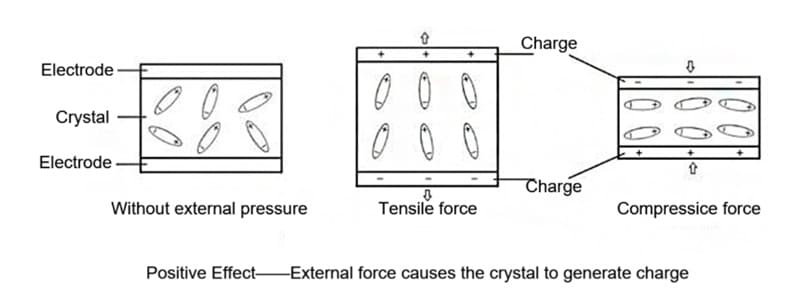

2. Der Quetschungseffekt (mechanisch → elektrisch):
3. Wenn Sie Druck auf das Material ausüben (z. B. durch Quetschen, Biegen oder Vibrieren), verformen Sie seine Kristallstruktur.
4. Diese Verformung führt dazu, dass sich die positiven und negativen Ladungen verschieben und ein kleines Ungleichgewicht entsteht.
5. Dieses Ungleichgewicht führt zu einer elektrischen Potentialdifferenz (Spannung) über dem Material. Dies wird als die direkter piezoelektrischer Effekt.
6. Der elektrische Effekt (elektrisch → mechanisch):
7. Wenn Sie eine elektrische Spannung an das Material anlegen, werden die geladenen Ionen im Kristall durch das externe Feld angezogen oder abgestoßen.
8. Dadurch verformt sich die gesamte Kristallstruktur - sie dehnt sich aus, zieht sich zusammen oder biegt sich ganz leicht. Dies wird als die umgekehrter (oder inverser) piezoelektrischer Effekt.

Diese wechselseitige Beziehung ist das Grundprinzip aller piezoelektrischen Anwendungen.

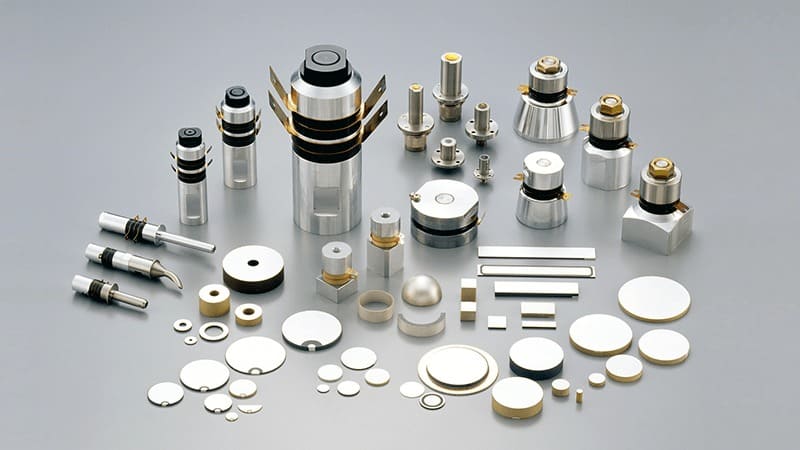

Gängige piezoelektrische Materialien

Bei diesen Materialien kann es sich um natürlich vorkommende Kristalle, hergestellte Keramiken oder sogar Polymere handeln.

• Einkristalline piezoelektrische Materialien: Diese Materialien, die durch Quarz (Kristall) repräsentiert werden, weisen eine hohe mechanische Festigkeit und Stabilität auf, sind jedoch teurer und eignen sich daher für Präzisionsinstrumente.
• Keramische piezoelektrische Materialien: Vertreten durch Bariumtitanat (BaTiO₃) und Blei-Zirkonat-Titanat (PZT)Diese Materialien haben einen hohen elektromechanischen Kopplungskoeffizienten und sind leicht zu verarbeiten, haben aber einen großen Temperaturkoeffizienten.
• Dünnschicht-Piezoelektrische Materialien: Materialien wie Zinkoxid (ZnO) und Polyvinylidenfluorid (PVDF) sind flexibel und haben niedrige piezoelektrische Koeffizienten, wodurch sie sich für akustische Unterwasserwandler eignen.
• Polymere piezoelektrische Materialien: Zu dieser Kategorie gehören sowohl natürliche Polymere (wie Knochen und DNA) als auch synthetische Polymere (wie PVDF). Sie zeichnen sich durch Flexibilität und geringe Dichte aus, haben aber in der Regel geringere piezoelektrische Dehnungskonstanten.
• Piezoelektrische Verbundwerkstoffe: Diese Materialien kombinieren Keramiken und Polymere und bieten sowohl eine hohe piezoelektrische Leistung als auch eine hohe Zähigkeit. Ein Beispiel sind piezoelektrische Keramik-Harz-Matrix-Verbundwerkstoffe.

Material	Piezoelektrischer Koeffizient (pC/N)	Curie-Temperatur (°C)	Die wichtigsten Vorteile	Beschränkungen
Quarz	~2-3	573	Hohe Stabilität, niedrige Kosten	Leistung bei geringer Belastung
PZT	>300	200-400	Hohe elektromechanische Kopplung	Blei-Toxizität, Temperaturempfindlichkeit
PVDF	20-30	~100	Flexibel, biokompatibel	Schlechte thermische Stabilität, geringer Wirkungsgrad

Anwendungen von piezoelektrischen Materialien im Wärmemanagement

Es handelt sich um ein hochspezialisiertes und hochmodernes Thema. Die Anwendung piezoelektrischer Materialien im Wärmemanagement ist ein genialer und effizienter Bereich. Dabei wird vor allem die Fähigkeit des Materials genutzt, mechanische Energie in den Flüssigkeitsstrom aktiv antreiben oder andere Kühleffekte erzeugenund nicht als herkömmliches wärmeerzeugendes oder -leitendes Element fungiert.

Beim Wärmemanagement werden piezoelektrische Materialien nicht als herkömmliche passive Wärmesenken (wie Kupfer oder Aluminium) verwendet. Stattdessen fungieren sie als "Herz" oder "Motor" von aktiven Miniaturkühlsystemendie elektrische Energie in mechanische Bewegung umwandeln, um die Wärmeabfuhr zu verbessern.

1. Piezoelektrische Ventilatoren / Synthetische Düsen

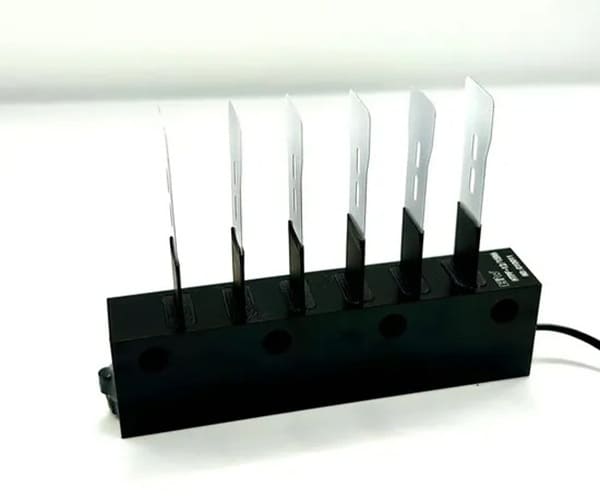

Ein piezoelektrischer Lüfter ist ein bürstenloser Lüfter, der den umgekehrten piezoelektrischen Effekt von piezoelektrischen Materialien (wie PZT-Keramik) nutzt, um elektrische Energie in mechanische Schwingungen umzuwandeln und dadurch die Lüfterflügel in Schwingungen zu versetzen und einen Luftstrom zu erzeugen. Dies ist die ausgereifteste und am häufigsten verwendete Anwendung.

Arbeitsprinzip:

• Inverser piezoelektrischer Effekt: Eine Wechselspannung wird an ein piezoelektrisches Keramikstück (typischerweise PZT) angelegt, wodurch dieses mit einer hochfrequenten Biegebewegung in Schwingung versetzt wird.
• Betätigung einer Klinge: Das Pflaster ist häufig an eine flexible dünne Platte (ein sogenanntes Blatt oder einen Ausleger) geklebt. Durch die Vibration des Pflasters schwingt das Blatt schnell und mit hoher Geschwindigkeit (Frequenzen von einigen Dutzend bis Hunderten von Hz).
• Rührende Luft: Die Bewegung der Schaufel unterbricht die stagnierende "Grenzschicht" der Luft auf der Oberfläche eines Geräts (der Bereich mit dem höchsten Wärmewiderstand). Sie "stößt" heiße Luft weg und zieht kühlere Umgebungsluft an, wodurch die konvektive Wärmeübertragung erheblich verbessert wird.

Anwendungsszenarien:

• Laptops und Server: Kühlung von CPUs, GPUs und anderen wärmeerzeugenden Komponenten, insbesondere in Bereichen mit extremem Platzmangel. Im Vergleich zu herkömmlichen Lüftern sind sie dünner, energieeffizienter und leise (oder arbeiten mit unhörbaren Frequenzen).
• LED-Beleuchtung: Kühlt die LED-Chips effektiv, was ihre Lebensdauer erheblich verlängert und die Lichtausbeute aufrechterhält.
• Elektronik für die Luft- und Raumfahrt: Bietet zuverlässige Kühlung in abgedichteten Gehäusen, in denen herkömmliche Lüfter nicht verwendet werden können.

2. Piezoelektrische Pumpen

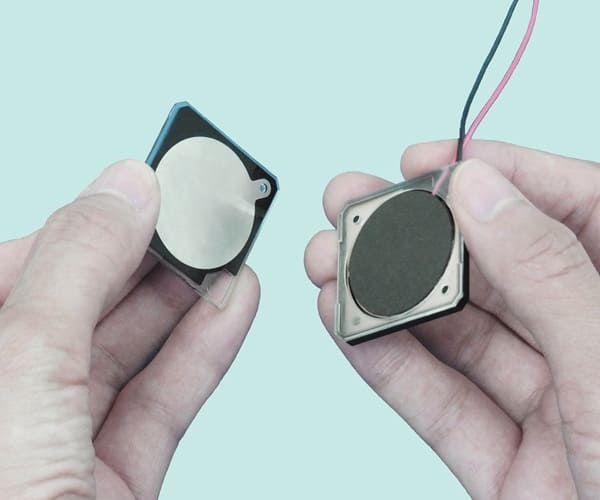

Eine piezoelektrische Mikropumpe ist ein neuartiger Fluidantrieb. Sie benötigt keinen zusätzlichen Antriebsmotor, sondern nutzt den inversen piezoelektrischen Effekt von piezoelektrischen Keramiken zur Verformung eines piezoelektrischen Aktors. Diese Verformung bewirkt Volumenänderungen in der Pumpenkammer, um einen Flüssigkeitsausstoß zu erreichen, oder nutzt die Vibration des Aktuators, um Flüssigkeit zu transportieren.

Arbeitsprinzip:

• Ein piezoelektrisches Element ist in einer Membrane in einer Pumpenkammer integriert.
• Durch Anlegen einer Spannung verformt sich das Element und verändert zyklisch das Volumen der Pumpenkammer (Ausdehnung und Zusammenziehen).
• In Kombination mit Ein- und Auslassrückschlagventilen (oder einer ventillosen Konstruktion) erzeugt diese Volumenänderung einen gerichteten Flüssigkeitsstrom.

Anwendungsszenarien:

• Mikrokanal-Flüssigkeitskühlsysteme: Bietet eine aktive, hocheffiziente Kühlung für Komponenten mit hoher Wärmestromdichte, wie Hochleistungs-CPUs/GPUs, Laserdioden und Radar-T/R-Module. Piezoelektrische Pumpen sind ideal für diese miniaturisierten, integrierten Systeme geeignet.
• Medikamentenabgabe, Lab-on-a-Chip: Obwohl es sich nicht um ein reines Wärmemanagement handelt, ist das Prinzip identisch und zeigt eine präzise Flüssigkeitssteuerung im Mikrobereich.

3. Ultraschall-Enteisung/Vereisungsschutz

Dabei handelt es sich um eine spezielle Form des Wärmemanagements, die die thermische Leistung eines Systems aufrechterhält, indem sie die Ansammlung von Eis verhindert.

Arbeitsprinzip:

• Piezoelektrische Pflaster werden auf Oberflächen geklebt, die vor Eis geschützt werden müssen (z. B. Flugzeugflügel, Vorderkanten von Windturbinenblättern).
• Es wird eine Hochfrequenzspannung angelegt, die die Pflaster zu intensiven Ultraschallschwingungen anregt.
• Diese Vibrationen erzeugen hohe Scherspannungen an der Schnittstelle zwischen dem Eis und der Materialoberfläche, wodurch die Haftung des Eises gebrochen wird und es zu Rissen und Ablösungen kommt.

Vorteil:

• Äußerst geringer Energieverbrauch im Vergleich zur herkömmlichen elektrothermischen Enteisung, da nicht die gesamte Fläche beheizt werden muss.

4. Energie-Gewinnung für das Wärmemanagement

Dies ist ein eher indirekter, aber vielversprechender Ansatz.

Arbeitsprinzip:

• Direkter piezoelektrischer Effekt: Energie aus den Eigenschwingungen des Geräts oder aus thermischen Ausdehnungs-/Kontraktionsspannungen gewinnen, um Strom zu erzeugen.
• Systeme antreiben: Diese gewonnene Mikro-Energie wird zum Betrieb eines kleinen aktiven Kühlsystems (wie der oben erwähnte Mikro-Ventilator oder die Pumpe) verwendet.

Vision:

• Schaffung eines selbstversorgten, selbstregulierenden, intelligenten Wärmemanagementsystems mit geschlossenem Regelkreis, insbesondere für Geräte wie IoT-Sensoren, bei denen ein Batteriewechsel schwierig ist.

Entdecken Sie unsere optimierten piezoelektrischen Keramikprodukte.

Vorteile und Herausforderungen von piezoelektrischen Materialien im Wärmemanagement

Piezoelektrische Materialien bieten ein einzigartiges Paradigma für das Wärmemanagement, das von passiver Wärmeleitung zu aktiver, mechanischer Bewegung übergeht. Ihr Wertversprechen wird durch eine Reihe überzeugender Vorteile neben eindeutigen technologischen Herausforderungen definiert.

Vorteile:

• Miniaturisierung und Integration: Ideal für Anwendungen in der Mikroelektronik und MEMS (Micro-Electro-Mechanical Systems).
• Hoher Wirkungsgrad und niedriger Energieverbrauch: Hohe Energieumwandlungseffizienz bei geringer Leistungsaufnahme.
• Schnelle Reaktion: Die hohe Vibrationsfrequenz ermöglicht ein sehr schnelles Anfahren, Abschalten und Steuern.
• Geräuschloser Betrieb: Die Betriebsfrequenzen liegen oft außerhalb des menschlichen Hörbereichs.
• Keine elektromagnetische Interferenz (EMI): Im Gegensatz zu elektromagnetischen Motoren erzeugen sie keine zusätzliche EMI.
• Hohe Verlässlichkeit: Keine beweglichen Teile wie Lager, was zu einer langen Lebensdauer führt.

Herausforderungen:

• Begrenzte Kraft und Verdrängung: Die Ausgangskraft und die Verformung eines einzelnen piezoelektrischen Elements sind gering, so dass häufig Arrays oder mechanische Verstärkungsstrukturen erforderlich sind.
• Kosten: Die Material- und Verarbeitungskosten für Hochleistungs-Piezokeramiken (wie PZT) können höher sein als bei herkömmlichen Ventilatoren.
• Komplexität der Systemgestaltung: Erfordert die Unterstützung von Antriebsschaltungen und Steuerungssystemen.
• Temperatur-Grenzwerte: Piezoelektrische Materialien haben eine Curie-Temperatur, bei deren Überschreitung sie ihre piezoelektrischen Eigenschaften verlieren.

Fordern Sie ein individuelles Angebot für hochwertige piezoelektrische Keramikmaterialien an.

Zukünftige Wege und Innovationen von piezoelektrischen Materialien im Wärmemanagement

Die Entwicklung in diesem Bereich konzentriert sich auf die Überwindung der derzeitigen Einschränkungen und die Erschließung neuer Funktionen. Die Forschung drängt in Richtung multifunktionale Integration, Durchbrüche in der Materialwissenschaft und KI-gesteuerte intelligente Systeme.

1. Materialwissenschaft und Zusammensetzung Innovation

Der Kern des zukünftigen Fortschritts liegt in der Entwicklung neuer, überlegener piezoelektrischer Materialien.

Bleifreie Piezokeramiken: Ein wichtiger Antrieb ist der Ersatz von bleihaltigen Materialien wie PZT aufgrund von Umwelt- und Regulierungsbedenken (RoHS). Die Erforschung von Hochleistungsalternativen wie:

• Natrium-Kalium-Niobat (KNN): Bietet gute piezoelektrische Eigenschaften und eine hohe Curie-Temperatur.
• Bismut-Natrium-Titanat (BNT): Ein weiterer vielversprechender bleifreier Kandidat.
• Zukünftiges Ziel: Erzielung der Leistung und Stabilität von PZT ohne die Toxizität, wodurch die Technologie nachhaltiger und marktfähiger wird.

Zusammengesetzte Materialien: Entwicklung fortschrittlicher Verbundwerkstoffe, die die besten Eigenschaften verschiedener Materialien kombinieren.

• Polymer-Keramik-Verbundwerkstoffe: Einbettung von piezoelektrischen Keramikpartikeln (z. B. PZT) in eine flexible Polymermatrix (z. B. PDMS). Dies erhöht die Bruchfestigkeit (Verringerung der Sprödigkeit) bei gleichzeitiger Beibehaltung einer angemessenen piezoelektrischen Leistung und ermöglicht flexible und anpassungsfähige Kühlpatches.
• Mit Graphen verstärkte Verbundwerkstoffe: Die Einbindung von Graphen oder Kohlenstoffnanoröhren kann sowohl die mechanische Festigkeit als auch das Wärmeleitfähigkeit des piezoelektrischen Elements selbst, so dass es sowohl als Aktor als auch als kleiner Wärmespender fungieren kann.

Hochtemperaturwerkstoffe: Die Entwicklung von Materialien mit einem deutlich höheren Curie-Temperatur für den Einsatz in extremen Umgebungen, z. B. in der Elektronik von Düsentriebwerken, in der Leistungselektronik von Kraftfahrzeugen und in Tiefbohrgeräten.

2. Multifunktionale und strukturelle Systeme

Der Übergang von diskreten "Zusatzkühlern" zu nahtlos integrierten Lösungen.

✅Eingebettete und additiv gefertigte Aktuatoren: Anstelle eines piezoelektrischen Pflasters könnten künftige Geräte mit Aktoren ausgestattet werden 3D-gedruckt oder direkt eingebettet in die Struktur eines Kühlkörpers oder Gerätegehäuses zu integrieren. Dadurch würde eine wirklich monolithische, selbstkühlende Struktur mit optimierter Fluiddynamik entstehen.

✅Integration von Energy Harvesting (selbstversorgte Kühlung): Schaffung von Systemen mit geschlossenem Regelkreis, bei denen das piezoelektrische Material einen doppelten Zweck erfüllt:

• Erntemaschine: Es nutzt Vibrationen aus der Umgebung (z. B. von einem Motor, einer sich drehenden Festplatte oder sogar der Interaktion des Benutzers) zur Stromerzeugung.
• Betätigungselement: Die so gewonnene Energie versorgt die Kühlfunktion des Geräts. Dies ist eine "Set-and-Forget"-Lösung, die sich ideal für drahtlose Sensorknoten und IoT-Geräte an abgelegenen Standorten eignet.

✅Hybride und multiskalige Systeme: Integration von piezoelektrischen Aktoren mit anderen fortschrittlichen Kühltechnologien:

• Piezo + elektrohydrodynamisch (EHD): Nutzung piezoelektrischer Schwingungen zur Verbesserung der Effizienz des ionengetriebenen EHD-Luftstroms.
• Piezo + Mikrokanäle: Einsatz hochpräziser piezoelektrischer Pumpen zum Antrieb von Ein- oder Zweiphasen-Flüssigkeitskühlung durch komplexe, miniaturisierte Kanalnetze für Chips mit hohem Wärmestrom.

3. Fortschritte bei der Konstruktion von Aktuatoren und Verstärkern

Überwindung der grundlegenden Herausforderung eines begrenzten Hubes durch intelligentere Technik.

• Bio-inspirierte Designs: Nachahmung der Natur zur Entwicklung effizienterer Aktoren. Zum Beispiel die Entwicklung von piezoelektrischen Lüfteranordnungen, die die Schlagbewegung von Insektenflügeln oder Vogelfedern nachahmen, um mit weniger Energie eine größere Schubkraft und Effizienz zu erzielen.
• Fortgeschrittene Verstärkungsmechanismen: Der Übergang von einfachen Auslegern zu komplexeren mechanischen Strukturen wie zylinderförmige Betätigungselemente, Brückenhebelmechanismen oder flexible Konstruktionen die kleine piezoelektrische Dehnungen in viel größere Auslenkungen umwandeln können.
• MEMS-Integration: Die vollständige Miniaturisierung von piezoelektrischen Pumpen und Lüftern durch MEMS-Fertigungstechniken (Micro-Electro-Mechanical Systems). Dies würde es ermöglichen, Hunderte von mikroskopisch kleinen Kühlungsaktoren direkt auf einem Chip zu platzieren und so eine hyperlokale Hotspot-Kühlung zu ermöglichen.

4. Intelligenz und vorausschauende Steuerung

Die Integration von IoT und KI wird die piezoelektrische Kühlung von einer statischen Funktion in ein dynamisches, vorausschauendes System verwandeln.

• AI-optimierte Steuerung: Einsatz von Algorithmen des maschinellen Lernens zur Analyse von historischen und Echtzeit-Wärmedaten. Das System kann vorhersagen thermische Belastungen (z. B. die Vorwegnahme einer CPU-Spitze durch eine gestartete Anwendung) und die präventive Aktivierung oder Modulation der piezoelektrischen Kühler für maximale Effizienz und minimalen Stromverbrauch.
• Verteilte Sensor-Aktor-Netzwerke: Schaffung eines Netzes zahlreicher kleiner piezoelektrischer Elemente, die sowohl die lokale Temperatur messen (unter Verwendung des direkten piezoelektrischen Effekts oder als Widerstandssensor) als auch die Kühlung auslösen können (unter Verwendung des inversen Effekts). Dies ermöglicht die Kühlung bestimmter Hotspots auf der gesamten Chipoberfläche in Echtzeit und in einem geschlossenen Kreislauf.

Im Bereich des Wärmemanagements liegt der Wert piezoelektrischer Materialien nicht in ihrer Fähigkeit, selbst Wärme abzuleiten, sondern in ihrer Fähigkeit, elektrische Energie effizient in präzise, kontrollierbare mechanische Bewegung umzuwandeln. Dies macht sie zu idealen Antriebskomponenten für aktive, verbesserte Kühlsysteme. Sie bieten kompakte, geräuscharme und hocheffiziente Lösungen für die zunehmend kritische Herausforderung des Wärmemanagements in der Elektronik (insbesondere bei beengten Platzverhältnissen und hohem Wärmestrom) und stellen eine wichtige Richtung für die Zukunft der modernen Kühltechnologie dar.
