Substrat PZT
Le substrat PZT est fabriqué à partir d'une céramique de titanate de zirconate de plomb de haute performance, offrant un couplage électromécanique puissant, une constante diélectrique élevée et des performances stables. Il est largement utilisé dans l'imagerie médicale, le positionnement de précision et la détection industrielle, garantissant un fonctionnement fiable et une longue durée de vie. Nous pouvons fournir des substrats PZT de haute qualité. avec des spécifications variées et des prix compétitifs, offrant des solutions personnalisées pour répondre à des exigences spécifiques.
Ou envoyez-nous un courriel à l'adresse suivante sales@heegermaterials.com.Fiche technique Substrat PZT
| Matériau : | Titanate de zirconate de plomb (PZT) |
| Forme : | Substrat |
| Dimension : | Standard ou personnalisé |
| Densité : | 7,6-7,9g/cm3 |
Substrat PZT Description
Le substrat PZT est un matériau céramique piézoélectrique à base de titanate de zirconate de plomb, qui offre une excellente réponse piézoélectrique, des propriétés diélectriques et une résistance mécanique. Il constitue une plate-forme stable pour les capteurs, les actionneurs, les transducteurs à ultrasons et d'autres dispositifs de précision nécessitant une conversion de l'énergie électrique en énergie mécanique. Grâce à un contrôle dimensionnel précis et à une bonne stabilité thermique, le substrat PZT garantit des performances constantes dans diverses conditions d'utilisation.
Spécifications des substrats PZT
| Paramètres | Spécifications |
|---|---|
| Taille maximale | 120 × 90 mm |
| Taille minimale | 30 × 30 mm |
| Épaisseur | 0,1 - 9,0 mm |
| Taille personnalisée | Disponible sur demande |
Caractéristiques du substrat PZT
- Haute performance piézoélectrique: Fournit un couplage électromécanique puissant pour une conversion d'énergie efficace dans les applications de détection, d'actionnement et d'ultrasons.
- Excellentes propriétés diélectriques: Maintient une constante diélectrique stable et une faible perte sur une large gamme de fréquences.
- Contrôle dimensionnel de précision: Fabriqué avec des tolérances serrées pour assurer une épaisseur uniforme et des performances constantes.
- Large gamme de tailles et d'épaisseurs: Disponible en différentes tailles et épaisseurs pour répondre aux différentes exigences d'application.
- Options de fabrication sur mesure: La taille, la forme et les motifs de métallisation peuvent être personnalisés pour des conceptions d'appareils spécifiques.
Applications des substrats PZT
- Transducteurs à ultrasons: Servir de couche active dans les systèmes d'imagerie médicale, de détection des défauts industriels et de sonar sous-marin.
- Capteurs: Utilisé dans les dispositifs de détection de pression, de vibration et d'accélération pour les applications industrielles et automobiles.
- Actionneurs: Les platines de micro-positionnement Powers, les systèmes de mouvement de précision et les mécanismes d'optique adaptative.
- Dispositifs de collecte d'énergie: Convertir les vibrations mécaniques en énergie électrique pour l'électronique de faible puissance.
- Systèmes microélectromécaniques (MEMS): Constitue la base piézoélectrique des dispositifs MEMS dans les domaines des communications, de la défense et de l'instrumentation.
Propriétés des matériaux céramiques PZT
| Propriétés | Matériaux | |||||||||||
| PZT4 | PZT5 | PZT8 | ||||||||||
| 840 | 841 | 842** | 844** | 850 | 851** | 854 | 855 | 860 | 880 | 881** | ||
| Permittivité relative | KT | 1275 | 1375 | 1375 | 1500 | 1900 | 1950 | 2750 | 3300 | 1200 | 1050 | 1030 |
| Facteur de perte diélectrique (%) | tan δ | 0.60 | 0.40 | 0.45 | 0.40 | ≤ 2.00 | 1.50 | ≤ 2.00 | ≤ 2.50 | ≤2.00 | 0.40 | 0.40 |
| Température de Curie (°C) | Tc | 325 | 320 | 325 | 320 | 360 | 360 | 250 | 200 | 360 | 310 | 310 |
| Coefficient de couplage électromécanique | kp | 0.59 | 0.60 | 0.65 | 0.68 | 0.63 | 0.71 | 0.66 | 0.68 | 0.50 | 0.50 | 0.58 |
| k33 | 0.72 | 0.68 | – | – | 0.72 | – | 0.68 | 0.76 | 0.45 | 0.62 | – | |
| k31 | 0.35 | 0.33 | – | – | 0.36 | – | – | 0.40 | – | 0.30 | – | |
| k15 | 0.70 | 0.67 | – | – | 0.68 | – | – | 0.66 | – | 0.55 | – | |
| kt | – | – | 0.48 | 0.48 | – | 0.51 | – | – | – | – | 0.46 | |
| Constante de charge piézoélectrique (10-¹² C/N ou 10-¹² m/V) | d33 | 290 | 300 | 300 | 300 | 400 | 400 | 600 | 630 | 380 | 215 | 220 |
| -d31 | 125 | 109 | – | – | 175 | – | 260 | 276 | – | 95 | – | |
| d15 | 480 | 450 | – | – | 590 | – | 625 | 720 | – | 330 | – | |
| Constante de tension piézoélectrique (10-³ Vm/N ou 10-³ m²/C) | g33 | 26.5 | 25.5 | 26.3 | 24.5 | 24.8 | 24.8 | 25.5 | 21.0 | 38.0 | 25.0 | 26.7 |
| -g31 | 11.0 | 10.5 | – | – | 12.4 | – | – | 9.0 | – | 10.0 | – | |
| g15 | 38.0 | 35.0 | – | – | 36.0 | – | – | 27.0 | – | 28.0 | – | |
| Module d'Young (10¹⁰ N/m²) | YE11 | 8.0 | 7.6 | 8.0 | 7.6 | 6.3 | 6.3 | 6.0 | 5.9 | – | 9.0 | 9.0 |
| YE33 | 6.8 | 6.3 | 6.8 | 6.3 | 5.4 | 5.4 | 5.2 | 5.1 | – | 7.2 | 7.2 | |
| Constante de fréquence (Hz-m ou m/s) | NL (Longueur Direction) | 1524 | 1700 | – | – | 1500 | – | – | 1390 | – | 1725 | – |
| NT (Direction de l'épaisseur) | 2005 | 2005 | 2050 | 2050 | 2040 | 2040 | 2000 | 2079 | 1390 | 2110 | 2050 | |
| NP (Direction planaire) | 2130 | 2055 | 2230 | 2250 | 1980 | 2080 | 1972 | 1920 | 1900 | 2120 | 2300 | |
| Densité (g/cm³) | ρ | 7.6 | 7.6 | 7.6 | 7.7 | 7.6 | 7.6 | 7.6 | 7.6 | 6.6 | 7.6 | 7.6 |
| Facteur de qualité mécanique | Qm | 500 | 1400 | 600 | 1500 | 80 | 80 | 70 | 65 | 50 | 1000 | 1000 |
| Impédance acoustique (Mrayl) | – | – | – | – | 31.5 | – | – | – | 16.5 | – | – | |
Notes :
- @ 1 kHz, faible champ électrique
- Les matériaux 842, 844, 851 et 881 sont des produits en stock fournis à titre de référence uniquement et ne sont pas disponibles pour la personnalisation.
Tolérances des céramiques PZT
PZT Propriété du matériau Tolérances des paramètres :
| Paramètres | Tolérance standard | Tolérance plus stricte disponible en option |
|---|---|---|
| Capacités | ±20% | Oui |
| d33 (coefficient piézo) | ±20% | Oui |
| Fréquence | ±5% | ±0,5% |
Tolérances dimensionnelles :
| Forme et dimension | Plage de valeurs standard | Tolérance (±) |
| Disque / Anneau / Tube | ||
| Diamètre extérieur | < 25 mm | 0,25 mm |
| ≥ 25 mm à < 38 mm | 0,38 mm | |
| ≥ 38 mm à < 50 mm | 0,60 mm | |
| ≥ 50 mm | 1,00 mm | |
| Anneau / Tube | ||
| Diamètre intérieur | < 6 mm | 0,25 mm |
| ≥ 6 mm à < 13 mm | 0,38 mm | |
| ≥ 13 mm à < 25 mm | 0,50 mm | |
| ≥ 25 mm | 0,60 mm | |
| Plaque carrée | ||
| Longueur ou largeur | < 13 mm | 0,13 mm |
| ≥ 13 mm à < 25 mm | 0,25 mm | |
| ≥ 25 mm à 38 mm | 0,38 mm | |
| ≥ 38 mm à < 50 mm | 0,60 mm | |
| ≥ 50 mm | 1,00 mm | |
| Épaisseur | 0,20 mm à < 5,00 mm | 0,025 mm |
| ≥ 5,00 mm | 0,05 mm | |
Spécifications des électrodes PZT
- Matériau de l'électrode standard : Argent
- Matériaux d'électrode en option : Or, Nickel
- Configuration standard des électrodes : Électrodes solides couvrant la totalité des surfaces supérieure et inférieure

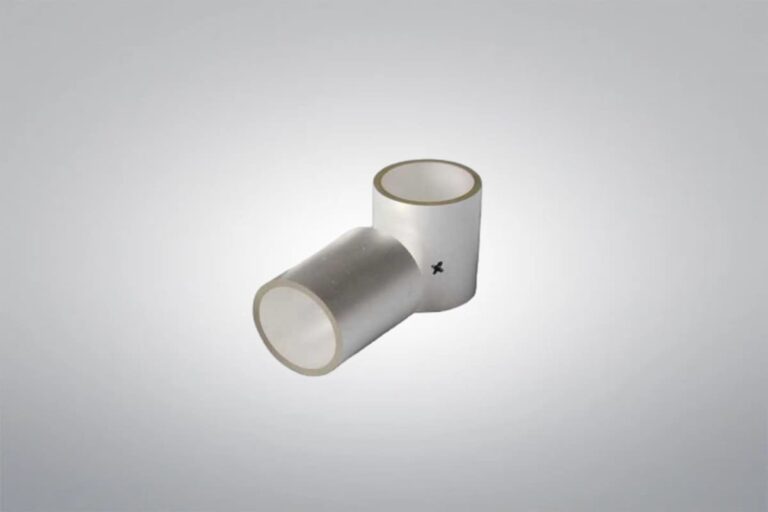

- Configuration de l'électrode tubulaire : Electrodes sur les parois internes et externes (paroi interne : électrode positive ; paroi externe : électrode négative)
- Conceptions d'électrodes personnalisées disponibles sur demande
| Matériau | Tension d'entraînement AC (V/mm) | Tension d'entraînement DC (V/mm) | Tension maximale personnalisable (V/mm) |
| PZT4 | 360 ~ 440 | 720 ~ 880 | Jusqu'à 1000 |
| PZT5 | 200 ~ 280 | 400 ~ 560 | |
| PZT8 | 360 ~ 440 | 720 ~ 880 |
Emballage en céramique PZT
Les produits en céramique PZT sont généralement emballés dans des sacs scellés sous vide pour éviter l'humidité ou la contamination et enveloppés de mousse pour amortir les vibrations et les chocs pendant le transport, ce qui garantit la qualité des produits dans leur état d'origine.
