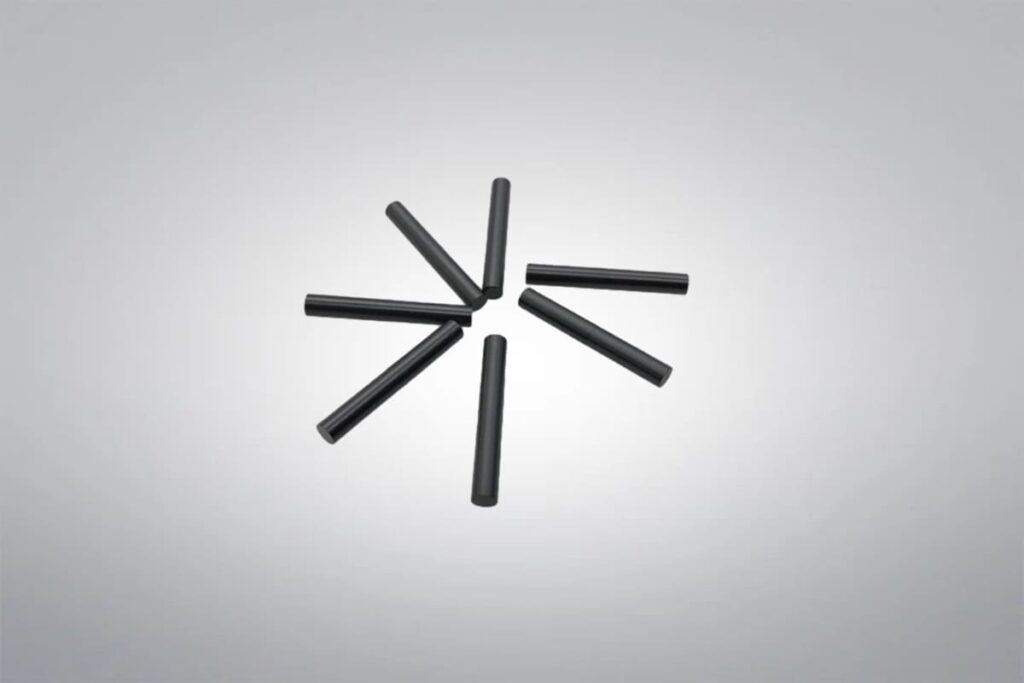

Nitrure de silicium Tige/Barre
Nitrure de silicium Tige/Barre
Pureté : ≥99%
Ou envoyez-nous un courriel à l'adresse suivante sales@heegermaterials.com.
Feuille de données sur les barres et tiges en nitrure de silicium
|
Code de référence : |
HM2561 |
|
La pureté : |
≥99% |
|
Couleur : |
Noir |
|
Formule chimique : |
Si3N4 |
|
Grades de matériaux : |
HMSN1000, HMSN2000, HMSN3000, HMSN4000 |
|
Densité : |
3,20 g/cm3 |
|
Diamètre : |
Φ5×50mm, Φ15×80mm, Φ30×120mm, Φ50×150mm, ou personnalisé |
Nitrure de silicium Tige/Barre Description
Le barreau en nitrure de silicium est une pièce céramique dense, formée avec précision, connue pour sa légèreté et sa fiabilité mécanique exceptionnelle. Il conserve son intégrité structurelle sous des contraintes élevées et dans des environnements chimiquement agressifs ou à grande vitesse, ce qui le rend bien adapté à une utilisation dans les composants de pompes, les barres d'étanchéité, les roulements de précision et les structures d'isolation thermique. Sa faible densité, son isolation électrique et sa longue durée de vie en font un matériau de confiance dans divers domaines de la fabrication de pointe.
Spécifications des barres et tiges en nitrure de silicium
|
Matériau |
Si3N4 |
|
Taille |
Φ5×50mm |
|
Rugosité de la surface |
Ra 0,025μm (surface brillante comme un miroir) |
|
Tolérance |
Le meilleur résultat peut être obtenu à 0,001 mm. |
|
Transformation secondaire |
Meulage, meulage fin, coupe de précision, perçage, etc. |
Caractéristiques des barres et tiges en nitrure de silicium
- Haute résistance mécanique : Offre une résistance exceptionnelle à la flexion et à la compression, garantissant des performances fiables sous des charges lourdes et des contraintes mécaniques.
Excellente résistance aux chocs thermiques : Il résiste aux changements rapides de température sans se fissurer, ce qui le rend adapté aux applications de cyclage à haute température.
Faible dilatation thermique : Assure la stabilité dimensionnelle grâce à son faible coefficient de dilatation thermique, ce qui réduit la distorsion thermique.
Résistance supérieure à l'usure : Maintient l'intégrité de la surface dans le temps, même dans les environnements à forte friction ou abrasifs.
Stabilité chimique : Résiste à la corrosion causée par la plupart des acides, des bases et des métaux en fusion, garantissant une durabilité dans les environnements chimiquement agressifs.
Applications des barres de nitrure de silicium
- Fabrication de semi-conducteurs : Utilisés comme composants de support ou de positionnement dans les équipements de traitement des plaquettes en raison de leur stabilité thermique et de leur résistance chimique.
- Traitement des métaux : Sert de buses d'immersion, de tubes de protection des thermocouples ou de tiges d'arrêt dans la coulée de métaux non ferreux.
- Industrie automobile : Utilisé dans les composants de moteurs tels que les bougies de préchauffage et les guides de soupapes, en particulier dans les zones à hautes performances ou à hautes températures.
- Composants aérospatiaux : Utilisé dans les pièces structurelles et isolantes exposées à des charges mécaniques et thermiques extrêmes.
- Machines de précision : Utilisé pour les arbres, les rails de guidage et les pièces résistantes à l'usure dans les équipements de haute précision nécessitant une fiabilité à long terme.
Domaine aérospatial
Fabrication de semi-conducteurs
Propriétés du nitrure de silicium
Grades de matériaux en nitrure de silicium
Le HMSN1000 est produit par une technique de frittage par surpression de gaz, largement reconnue pour permettre la fabrication de pièces en nitrure de silicium à haute résistance et aux formes complexes. Le processus commence par un mélange de poudres de nitrure de silicium qui comprend des additifs de frittage, tels que l'yttrium, l'oxyde de magnésium ou l'alumine, pour créer une phase liquide pendant le frittage, ainsi que des liants pour améliorer l'intégrité structurelle de la forme pré-frittée. Après avoir façonné la poudre dans la géométrie souhaitée et effectué tout usinage vert nécessaire, les composants sont densifiés dans un four pressurisé à l'azote. Cet environnement assure une bonne consolidation tout en minimisant la perte de matière due à l'évaporation ou à la décomposition du silicium, de l'azote et des éléments additifs.
Utilisations courantes
- Composants pour systèmes aérospatiaux
- Éléments roulants et coulissants des paliers
- Pièces à haute durabilité pour moteurs à combustion interne
- Outils et accessoires pour la coulée et le traitement des métaux
- Pièces structurelles dans les assemblages mécaniques
- Éléments biocompatibles pour dispositifs médicaux
Le HMSN2000 est fabriqué à l'aide d'une technique de pressage à chaud, où la poudre de nitrure de silicium est compactée simultanément sous haute pression et à température élevée. Cette méthode fait appel à des équipements spécialisés, notamment des matrices de précision et des presses uniaxiales. Il en résulte une céramique dense d'une résistance et d'une durabilité exceptionnelles. Toutefois, en raison des limites de l'équipement, ce procédé convient mieux à la formation de géométries de base. Comme les composants ne peuvent pas être usinés à l'état pré-fritté (vert), tout le post-traitement doit être effectué par meulage au diamant, ce qui est à la fois long et coûteux. Par conséquent, cette méthode est généralement réservée à la production à petite échelle de pièces simples pour lesquelles des performances matérielles supérieures sont requises.
Utilisations courantes
- Pièces structurelles dans les systèmes aéronautiques et spatiaux
- Équipements et composants de tuyauterie dans les industries de transformation chimique
- Éléments résistants au frottement pour moteurs
- Outils et pièces d'usure utilisés dans les environnements de moulage de métaux
- Pièces portantes et de précision dans les machines industrielles
- Pièces spécialisées dans les instruments médicaux et dentaires
Le HMSN3000 utilise le procédé de pressage isostatique à chaud (HIP), dans lequel la poudre de nitrure de silicium est compactée sous haute pression et à haute température. Le matériau est placé dans une chambre pressurisée avec un gaz inerte, soumettant le composant à une pression uniforme de tous les côtés, jusqu'à 2000 bars, tout en le chauffant. Cette méthode permet d'éliminer toute porosité résiduelle ou tout défaut pendant le processus de frittage, ce qui permet d'obtenir un matériau dont la densité est proche de son maximum théorique. Bien que le procédé HIP améliore considérablement les propriétés mécaniques, la durabilité et la fiabilité globale du matériau, son coût élevé et sa complexité en limitent l'utilisation à des applications très spécialisées.
Utilisations courantes
- Composants pour les industries de l'aérospatiale et de la défense
- Applications de roulements de précision, en particulier dans les environnements à haute performance
- Équipements et composants dans les usines de traitement chimique et les installations industrielles
- Pièces du moteur soumises à une usure et à des contraintes thermiques extrêmes
- Outils de fonderie et composants résistants à l'usure
- Pièces de haute performance pour les systèmes d'ingénierie mécanique
- Composants médicaux nécessitant une résistance et une biocompatibilité élevées
HMSN4000 est produit par un processus de frittage à surpression de gaz extrudé, où la poudre de nitrure de silicium est mélangée à des additifs de frittage, tels que l'yttrium, l'oxyde de magnésium et/ou l'alumine, pour faciliter le frittage en phase liquide. En outre, des liants sont incorporés pour améliorer les propriétés mécaniques de la structure en céramique verte. Le processus d'extrusion permet de donner au matériau la forme souhaitée, puis les pièces sont soumises à un frittage par surpression de gaz dans un environnement contrôlé. Cette méthode garantit une densité uniforme et des performances mécaniques supérieures, ce qui la rend idéale pour les applications à hautes performances.
Utilisations courantes
- Composants de l'industrie aérospatiale
- Roulements utilisés dans les machines à haute performance
- Équipement pour les usines chimiques et le traitement industriel
- Pièces résistantes à l'usure pour les moteurs
- Composants utilisés dans les opérations de fonderie
- Pièces pour systèmes d'ingénierie mécanique
- Composants de qualité médicale pour instruments de haute précision
Usinage de la céramique de nitrure de silicium
Le nitrure de silicium peut être usiné sous forme verte, biscuitée ou entièrement frittée, chacune ayant des propriétés d'usinage différentes. À l'état vert ou biscuit, il est plus facile de lui donner des formes complexes, mais le matériau se rétracte d'environ 20% pendant le frittage, ce qui affecte la précision des dimensions. Pour obtenir des tolérances serrées, le nitrure de silicium entièrement fritté doit être usiné à l'aide d'outils diamantés, un processus précis mais coûteux en raison de la dureté et de la ténacité du matériau.
Méthodes d'usinage et considérations :
- Usinage en vert ou en biscuit : Plus facile à usiner dans des formes complexes, mais manque de précision dimensionnelle finale.
- Rétrécissement par frittage : Le matériau se rétracte d'environ 20% au cours du processus de frittage, ce qui affecte les dimensions après frittage.
- Tolérances serrées : Pour obtenir des dimensions précises, le matériau post-fritté doit être usiné à l'aide d'outils diamantés.
- Meulage au diamant : Cette technique implique l'utilisation d'outils ou de meules revêtus de diamant pour abraser le matériau et obtenir la forme souhaitée.
- Coût et délai : L'usinage du nitrure de silicium entièrement dense est un processus lent et coûteux en raison de la dureté et de la résistance du matériau.
Emballage en céramique de nitrure de silicium
Les produits céramiques à base de nitrure de silicium sont généralement emballés dans des sacs scellés sous vide pour éviter l'humidité ou la contamination et enveloppés de mousse pour amortir les vibrations et les chocs pendant le transport, ce qui garantit la qualité des produits dans leur état d'origine.
