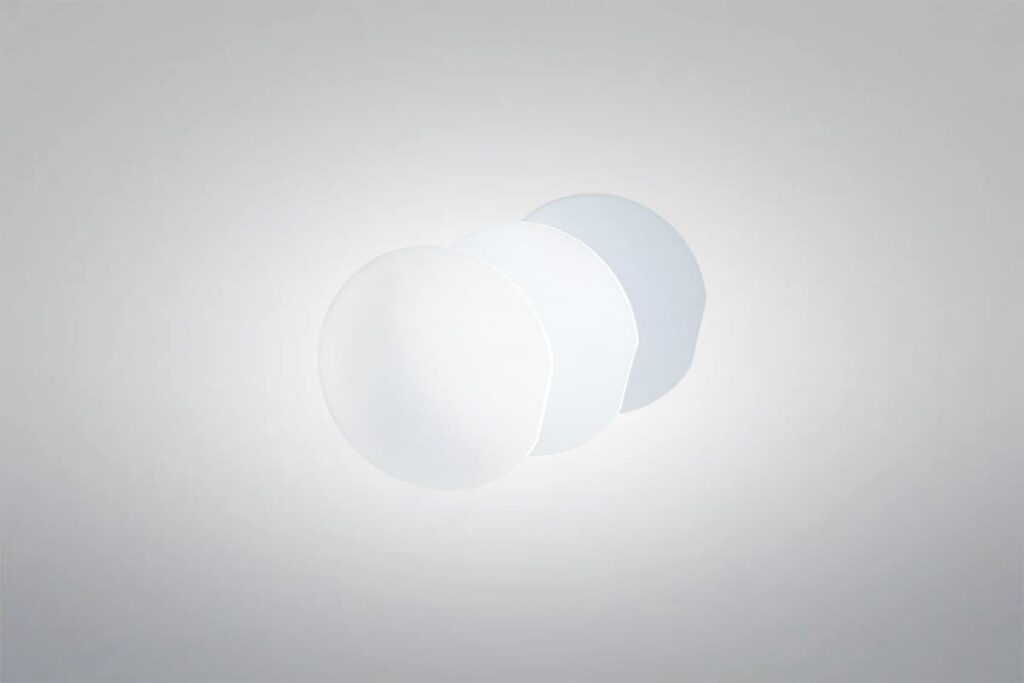

Substrat de saphir

Sapphire Substrate 1024x683 1

Substrat de saphir

  • Dimensions sur mesure et dimensions standard en stock
  • Délai d'exécution rapide
  • Prix compétitif

  • Le substrat saphir est une plaquette d'oxyde d'aluminium monocristallin (Al2O3) de haute qualité qui offre une dureté, une stabilité thermique et une résistance chimique excellentes. Il est largement utilisé comme base pour les dispositifs LED, les tranches de semi-conducteurs et les composants électroniques de haute performance, fournissant une plate-forme stable et fiable pour le dépôt de couches minces et la microfabrication. Sa transparence optique le rend également adapté aux applications optiques et à l'instrumentation de précision. Nous pouvons fournir des substrats en saphir de haute qualité avec diverses spécifications et des prix compétitifs, en offrant des solutions personnalisées pour répondre à des exigences spécifiques.
Obtenir un devis

Ou envoyez-nous un courriel à l'adresse suivante sales@heegermaterials.com.

Fiche technique sur les substrats saphir

Densité

3,97-4,1 g/cm3

Matériaux

AI2O3

Point de fusion

2045 ℃

Diamètre

Diamètres standard de 2, 4 et 6 pouces, ou sur mesure

Épais

100μm, 280μm, 300μm, 350μm, 430μm, 500μm, 650μm, 1mm ou personnalisé.

Substrat de saphir Description

Le substrat saphir est fabriqué à partir d'Al2O3 monocristallin de première qualité, offrant une résistance mécanique, une endurance thermique et une inertie chimique supérieures. Il est couramment utilisé dans la fabrication de LED, l'électronique de puissance et la microélectronique, fournissant une surface lisse et stable pour la croissance épitaxiale et la fabrication de dispositifs. Sa durabilité et sa clarté optique permettent également des applications dans le domaine de l'optique et des instruments de haute précision.

  • Substrat de saphir

Spécifications des substrats saphir

Objet

Spécifications

Dimensions

6 pouces (150/159 mm) / 4 pouces (100/104 mm) (Tolérance sur le diamètre ±0,05 mm)

Épaisseur

1 mm / 0,7 mm (tolérance d'épaisseur ±0,002 mm)

Parallélisme

10″

Uniformité de l'épaisseur

<2 μm @ 25 pcs

Qualité de la surface

80/50

Planéité de la surface

PV : RMS ≤1/4λ @ 632.8 nm

Revêtement

Aucun

Emballage

Tray ou nettoyer l'emballage de la cassette

Transmittance infrarouge du saphir à différentes épaisseurs

Transmittance infrarouge du saphir à différentes épaisseurs

Grade standard vs. Transmittance de la bande UV des produits sur mesure

Grade standard vs. Transmittance de la bande UV des produits sur mesure

Substrat saphir Caractéristiques principales

  • Dureté élevée : Offre une excellente résistance aux rayures et à l'usure pour des performances durables.
  • Stabilité thermique : Maintien de l'intégrité structurelle en cas de traitement à haute température.
  • Résistance chimique : Résistant aux acides, aux alcalis et aux produits chimiques corrosifs.
  • Transparence optique : Convient aux applications optiques et photoniques.
  • Surface de précision : Surface lisse et sans défaut, idéale pour la croissance épitaxiale et la fabrication de dispositifs.

Applications des substrats en saphir

  • Fabrication de DEL : Sert de base aux dispositifs LED à haute luminosité.
  • Dispositifs à semi-conducteurs : Fournit une plate-forme stable pour les composants microélectroniques et la fabrication de plaquettes.
  • Appareils optiques : Utilisés dans les lentilles, les fenêtres et les systèmes laser en raison de leur transparence et de leur durabilité.
  • Électronique à haute température : Idéal pour les appareils fonctionnant dans des conditions thermiques extrêmes.
  • Instruments de précision : Il prend en charge les capteurs, les outils de mesure et les équipements scientifiques nécessitant un substrat lisse et stable.
  • Appareils électroniques 1
    Appareils électroniques
  • Machines industrielles 1
    Machines industrielles
  • Substrats LED 1
    Substrats pour LED
  • Composants optiques 1
    Composants optiques
  • Équipement de traitement à haute température 1
    Équipement de traitement à haute température

Propriétés du saphir

Propriété

Spécifications

Formule chimique

Oxyde d'aluminium (Al₂O₃), monocristal

Système de cristaux

Réseau trigonal, hexagonal

Point de fusion

2045℃

Propriété

Spécifications

Densité

3,97-4,1 g/cm³

Chaleur spécifique

0,18 Cal/g-K (25℃) ; 750 J-kg-¹-K-¹ (25°C)

Conductivité thermique

35-40 W-m-¹-K-¹ @20°C

Coefficient de dilatation thermique

Parallèle : 6,7 × 10-⁶/K ; Perpendiculaire : 5.0 × 10-⁶/K

Rapport de Poisson

0.28

Porosité apparente

0%

Absorption de l'eau

0%

Propriété

Spécifications

Dureté

Mohs : 9

Dureté (Knoop)

2000 kgf/mm²

Dureté (Vickers)

1700-1800 kgf/mm²

Module d'élasticité

340-380 GPa

Résistance à la compression

2,1 GPa

Résistance à la traction

0,19 GPa

Résistance à la flexion

448 MPa

Propriété

Spécifications

Point de fusion

2045℃

Température d'utilisation continue

1800-1950℃

Coefficient de dilatation thermique

Parallèle : 6,7 ×10-⁶/K ; Perpendiculaire : 5.0 ×10-⁶/K ;

Conductivité thermique

35-40 W-m-¹-K-¹

Chaleur spécifique

0,18 Cal/g-K / 750 J-kg-¹-K-¹

Propriété

Spécifications

Résistivité

>10¹⁶ Ω-cm (25℃)

Constante diélectrique

7.5-10

Rigidité diélectrique

15-50 kV/mm

Propriété

Spécifications

Indice de réfraction

Parallèle : 1,769 ; Perpendiculaire : 1,76 ; Fourchette : 1.71-1.79

Gamme de transmission

86% (280-3500 nm) ; Gamme utile : 200-5500 nm

Sapphire Products Packaging

Les produits Sapphire sont généralement emballés dans des sacs scellés sous vide pour éviter l'humidité ou la contamination et enveloppés de mousse pour amortir les vibrations et les chocs pendant le transport, ce qui garantit la qualité des produits dans leur état d'origine.

emballage de produits céramiques HM

Télécharger

Obtenir un devis

Nous vérifierons et reviendrons vers vous dans les 24 heures.

Pour personnaliser vos composants en saphir, veuillez fournir les détails suivants :

  1. Dimensions: Spécifiez le diamètre, la longueur, la largeur, la hauteur et d'autres paramètres.
  2. Formes: Spécifiez les détails de la forme de la pièce.
  3. La pureté de la matière
  4. Tolérances: Spécifiez les tolérances que vous pouvez accepter.
  5. Finition de la surface : polis, bruts, etc.
  6. Quantité des produits dont vous avez besoin
  7. Vous pouvez également fournir un dessin avec vos spécifications.

Une fois que nous aurons reçu ces informations, nous pourrons vous fournir un devis dans les 24 heures.

Nous avons en stock une grande variété de produits d'alumine, pour lesquels il n'y a généralement pas de minimum de commande. Toutefois, pour les commandes personnalisées, nous fixons généralement une valeur minimale de $200. Le délai de livraison des produits en stock est généralement de 1 à 2 semaines, tandis que celui des commandes personnalisées est de 3 à 4 semaines, en fonction des spécificités de la commande.

Oui, les substrats peuvent être polis jusqu'à obtenir une surface lisse de qualité optique ou être dotés de microstructures pour la croissance épitaxiale, la fabrication de DEL ou d'autres utilisations spécialisées.

Oui. Les clients peuvent choisir entre le plan C, le plan A, le plan R, le plan M ou d'autres orientations en fonction des exigences de leur application.
