Comment usiner les céramiques d'alumine sans fissures ?

Vue d'ensemble

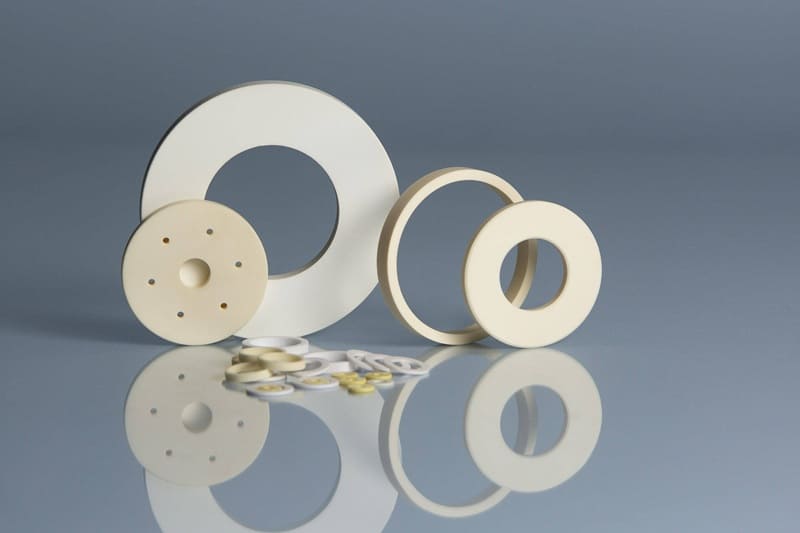

Les céramiques d'alumine sont réputées pour leur dureté exceptionnelle, leur résistance à l'usure et leur stabilité thermique, ce qui en fait un matériau privilégié dans des secteurs allant de l'électronique à l'aérospatiale. Ces propriétés rendent les céramiques d'alumine très durables et idéales pour les applications exigeantes. Toutefois, malgré leurs avantages, l'usinage des céramiques d'alumine peut s'avérer difficile. La fragilité inhérente au matériau, combinée aux forces élevées et aux contraintes thermiques impliquées dans le processus d'usinage, peut entraîner l'apparition de fissures si elle n'est pas gérée avec soin. Il est donc essentiel de comprendre les causes de ces fissures et de mettre en œuvre les bonnes pratiques d'usinage pour obtenir des résultats de haute qualité sans compromettre l'intégrité du matériau.

Au Pôle Céramique avancéeNous sommes spécialisés dans les produits de haute qualité céramique d'alumineLe système de gestion de l'information de la Commission européenne permet de garantir des performances optimales pour les applications industrielles et scientifiques.

Quelles sont les propriétés des céramiques d'alumine ?

Propriétés mécaniques :

Matériau	Unité	95% Al2O3	96% Al2O3	99% Al2O3	99.5% Al2O3	99.7% Al2O3	99.95% Al2O3
Densité	g/cm³	3.7	3.7	3.85	3.9	3.95	3.98
Résistance à la flexion (20℃)	Mpa	300	300	330	360	380	500-600
Résistance à la compression (20℃)	Mpa	2000	2000	2000	2350	2000	3500
Module de Young (20℃)	Gpa	270	275	370	370	380	400
Résistance à la rupture (20℃)	MPam½	3.5	3.5	4	4	4	4.5
Rapport de Poisson (20℃)	\	0.2	0.22	0.22	-	0.23	0.23
Dureté Mohs (20℃)	HRA	8.0-8.5	8.0-8.5	8.5-9.0	9.0	9.0-9.5	9.0-9.5
Dureté Vickers (HV1)	kg/mm2	1600	1600	1600	1650	1750	1800

Propriétés thermiques :

Matériau	Unité	95% Al2O3	96% Al2O3	99% Al2O3	99.5% Al2O3	99.7% Al2O3	99.95% Al2O3
Coefficient de dilatation thermique (25-300 ℃）	10-6K-1	6.5	6.5	7.6	7.2	7.2	7.5
Conductivité thermique (20℃)	W/mk	20	25	27.5	32	32	45
Résistance aux chocs thermiques	△T-℃	200	200	200	250	-	400
Capacité thermique spécifique	J/g-k	-	-	0.79	0.78	0.79	0.80
Température de fonctionnement maximale (condition d'oxygène)	℃	1600	1600	1650	1650	1700	1750

Propriétés électriques :

Matériau	Unité	95% Al2O3	96% Al2O3	99% Al2O3	99.5% Al2O3	99.7% Al2O3	99.95% Al2O3
Résistivité volumique (20℃)	Ω-cm	10¹⁴	10¹⁴	10¹⁴	10¹⁴	10¹⁴	10¹⁴
Rigidité diélectrique	KV/mm	10	10	10	15	15	16
Constante diélectrique (1 MHz, 25℃)	\	9	9	9.1	9.9	9.9	9.9
Tangente de perte diélectrique (1MHz, 20℃)	tanδ	3*10^-4	2*10^-4	3*10^-4	1*10^-4	1*10^-4	1*10^-4

Vous recherchez des céramiques d'alumine de qualité supérieure ? Explorer La sélection de Advanced Ceramics Hub.

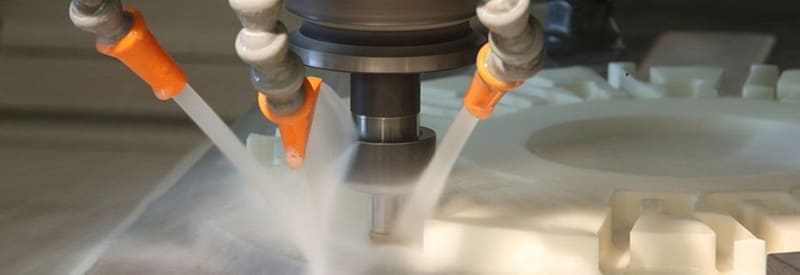

Quelles sont les méthodes d'usinage des céramiques d'alumine ?

Les méthodes de traitement des céramiques d'alumine sont diverses, allant des techniques traditionnelles telles que le pressage, le fraisage et le meulage aux technologies avancées telles que le frittage laser et l'usinage par décharge électrique. Ces méthodes sont choisies en fonction de la forme, de la taille et de la précision souhaitées afin d'obtenir des performances et des résultats optimaux.

Pressage à sec: Méthode consistant à compacter de la poudre dans un moule sans utiliser de liant liquide.
Pressage humide: Il s'agit de mélanger de la poudre de céramique avec un liant et de l'eau, puis de la presser dans des moules.
Moulage par injection: Méthode consistant à injecter de la pâte céramique dans un moule pour former des formes complexes.
Pressage isostatique: La poudre céramique est pressée uniformément dans toutes les directions à l'aide d'un liquide.
Fraisage: Processus d'usinage visant à enlever de la matière d'une pièce en céramique à l'aide d'un outil rotatif.
Broyage: Un processus de finition utilisé pour obtenir des dimensions précises et des surfaces lisses.
Découpage: Utilisation de scies ou de lasers pour découper des matériaux céramiques dans les formes souhaitées.
Frittage laser: Un processus qui utilise un laser pour fusionner la poudre de céramique en une forme solide couche par couche.
Pressage à chaud: L'application de la chaleur et de la pression pour fritter le matériau céramique, ce qui améliore la densité et la résistance.
Pressage isostatique à chaud: Technique à haute température et à haute pression utilisée pour améliorer les propriétés de la céramique.
Frittage: Le processus de chauffage de la poudre de céramique pour former une pièce solide et dense sans la faire fondre.
Usinage par décharge électrique (EDM): Processus d'usinage utilisant des décharges électriques pour enlever de la matière d'une pièce en céramique.

Pourquoi des fissures apparaissent-elles lors de l'usinage des céramiques d'alumine ?

La formation de fissures est un problème courant et critique dans l'usinage des céramiques d'alumine. En raison de la fragilité inhérente du matériau et de divers facteurs au cours du processus d'usinage, des fissures sont susceptibles de se former dans certaines conditions. Ces fissures peuvent non seulement compromettre l'intégrité structurelle du matériau, mais aussi entraîner une réduction de ses performances. Pour mieux comprendre les causes de la formation de fissures, il est essentiel d'analyser des facteurs tels que les propriétés des matériaux, les forces d'usinage et les effets thermiques.

Fragilité du matériau

Les céramiques d'alumine sont des matériaux intrinsèquement fragiles, ce qui signifie qu'elles ne peuvent pas se déformer plastiquement avant de se briser. Cette fragilité les rend susceptibles de se fissurer lorsqu'elles sont soumises à des contraintes externes, notamment lors de l'usinage. Contrairement aux matériaux ductiles tels que les métaux, qui peuvent absorber l'énergie et se déformer sans se rompre, les céramiques d'alumine sont plus susceptibles de se fracturer lorsqu'elles sont soumises à des forces importantes, en particulier si ces forces sont concentrées sur de petites zones. La structure du matériau, composée d'atomes étroitement liés, résiste à la déformation, mais toute contrainte localisée (provenant par exemple d'un impact ou d'un outil tranchant) peut entraîner la propagation rapide de fissures.

Dans les processus d'usinage, lorsque des outils tranchants ou des vitesses de coupe élevées sont utilisés, la contrainte au niveau de l'arête de coupe peut dépasser la capacité du matériau à absorber la force, ce qui entraîne l'apparition de fissures. Ces fissures apparaissent souvent à la surface, là où le matériau est le plus exposé aux contraintes mécaniques. En outre, en raison de la capacité limitée de l'alumine à se déformer, même des fissures microscopiques peuvent rapidement se transformer en fractures plus importantes, entraînant la défaillance du composant.

Forces et contraintes d'usinage

Pendant l'usinage, des forces de coupe élevées sont appliquées au matériau céramique. Ces forces peuvent induire des contraintes mécaniques importantes sur la pièce, et lorsque ces contraintes dépassent la résistance du matériau, des fissures peuvent se former. En particulier, des angles d'outils et des méthodes de coupe inappropriés peuvent exacerber le problème. Par exemple, si l'outil est trop émoussé ou a un angle de coupe incorrect, il peut provoquer une contrainte localisée excessive au niveau du point de coupe, ce qui entraîne des fissures. En effet, de tels outils sont plus susceptibles de générer des forces plus élevées dans des zones concentrées, plutôt que de répartir uniformément la contrainte sur l'ensemble du matériau.

Un autre facteur qui peut influencer la formation de fissures est le choix des paramètres de coupe, tels que la vitesse, la vitesse d'avance et la profondeur de coupe. Si la vitesse de coupe est trop élevée, elle peut générer plus de chaleur, provoquant une expansion thermique et introduisant des contraintes supplémentaires dans le matériau. De même, si la vitesse d'avance est trop rapide, l'outil peut traîner ou heurter le matériau avec plus de force, ce qui augmente encore le risque de formation de fissures.

Effets thermiques

Les effets thermiques sont une autre cause majeure de fissures dans les céramiques d'alumine pendant l'usinage. Les céramiques comme l'alumine sont sensibles aux changements rapides de température et ont tendance à subir un choc thermique lorsqu'elles sont exposées à un chauffage ou à un refroidissement soudain. Lors de l'usinage, la friction générée par les outils de coupe peut entraîner un échauffement rapide et localisé à l'interface outil-pièce. Si la température augmente trop rapidement ou de manière irrégulière, elle peut créer un gradient thermique à travers le matériau. Cette différence de température peut provoquer des contraintes internes susceptibles d'entraîner des fissures.

De même, si les méthodes de refroidissement sont appliquées trop brusquement ou excessivement pendant l'usinage (par exemple, en utilisant des pulvérisations de liquide de refroidissement), le refroidissement du matériau peut être inégal. Les changements rapides de température peuvent entraîner un choc thermique, c'est-à-dire que le matériau se contracte de manière irrégulière, ce qui entraîne la formation de fissures, en particulier à la surface ou au niveau des défauts existants. Pour atténuer le choc thermique, il est important de gérer soigneusement la température et les taux de refroidissement, afin d'assurer un processus de refroidissement plus graduel et uniforme.

Comparaison des propriétés clés : Alumine vs Zircone vs Nitrure de silicium vs Carbure de silicium

Propriété	Alumine (Al₂O₃)	Zircone (ZrO₂)	Nitrure de silicium (Si₃N₄)	Carbure de silicium (SiC)
Densité (g/cm³)	3.9	6.0	3.2	3.1
Porosité (%)	< 1	1-2	< 1	< 1
Dureté (HV)	1600-2000	1200-1400	1500-1800	2800-3200
Résistance à la flexion (MPa)	250-350	800-1200	800-1200	400-700
Résistance à la compression (MPa)	1000-2000	2000-2500	2000-3000	2500-3500
Modulu de Youngs (GPa)	300-400	210-220	250-300	450-500
Résistance à la rupture (MPa-m½)	3-5	8-10	7-8	3-4
Conductivité thermique (W/m-K)	20-30	2-3	30-40	120-160
Dilatation thermique (×10-⁶/K)	8-9	10-12	3.2-4.0	4.0-4.5
Point de fusion (°C)	2050	2700	1900-2200	2700

Demandez un devis personnalisé pour les céramiques d'alumine.

Comment prévenir les fissures dans l'usinage de précision des céramiques d'alumine ?

Dans l'usinage de précision des céramiques d'alumine, l'apparition de fissures affecte souvent la qualité et les performances du produit. Pour atténuer ce problème, il est nécessaire de contrôler et d'optimiser plusieurs facteurs. Voici quelques stratégies courantes de prévention des fissures. En ajustant les paramètres de coupe, en sélectionnant les outils appropriés et en utilisant des méthodes de refroidissement, il est possible de réduire efficacement le risque de fissuration. Le tableau suivant présente les mesures clés en détail.

Mesure de prévention	Objectif	Explication
Contrôle des paramètres de coupe	Réduire les contraintes thermiques et mécaniques	La réduction de la vitesse et de l'avance minimise la production de chaleur et l'effort de coupe, réduisant ainsi les risques de fissures.
Sélection et état des outils	Améliorer la stabilité de la coupe	Des outils bien affûtés et bien entretenus réduisent les frottements et l'accumulation de chaleur, qui peuvent entraîner la formation de fissures.
Optimiser le refroidissement et la lubrification	Maintenir une température constante	Une bonne circulation du liquide de refroidissement permet de gérer les contraintes thermiques pendant l'usinage et d'éviter l'apparition de fissures.
Contrôle de la manipulation des pièces	Éviter les chocs mécaniques	Une manipulation correcte et l'utilisation de l'appareil garantissent l'absence de chocs accidentels ou de vibrations susceptibles de provoquer des fissures.
Ajuster les techniques de post-traitement	Soulager les tensions internes	Le polissage et le traitement thermique réduisent les contraintes internes, ce qui contribue à prévenir la formation de fissures.
Contrôle de l'environnement	Prévenir les contraintes thermiques	Maintenir une température constante

Lors de l'usinage des céramiques d'alumine, la clé de la prévention des fissures réside dans le contrôle des paramètres du processus et la sélection d'outils appropriés. L'utilisation de techniques de coupe délicates à faible vitesse et l'absence de forces et de températures de coupe excessives peuvent réduire efficacement la formation de fissures. En outre, l'utilisation du bon liquide de refroidissement et la garantie de l'uniformité du matériau céramique sont également des facteurs importants pour minimiser les fissures. Des techniques d'usinage précises et un contrôle adéquat des processus garantissent des surfaces lisses et sans fissures après l'usinage des céramiques d'alumine.

L'avenir de l'usinage des céramiques d'alumine sera axé sur l'amélioration de l'efficacité de l'usinage, la fabrication intelligente, les technologies de traitement de surface, la fabrication écologique et l'application de matériaux céramiques multifonctionnels. En adoptant des techniques de coupe efficaces, des processus de production intelligents et des traitements de surface avancés, il est possible d'améliorer la qualité de l'usinage tout en minimisant la formation de fissures. En outre, la demande croissante en matière de développement durable entraînera l'utilisation de matériaux respectueux de l'environnement et l'optimisation de l'efficacité énergétique dans l'usinage, répondant ainsi aux besoins croissants des industries, en particulier dans les domaines de l'aérospatiale, de l'électronique et de la médecine.
